VOITH齒輪泵-IPV高壓內齒輪 -恒速驅動泵
優勢:
+整體效率高  ;  +非常好的脈動特性  ;  +堅固緊湊   ;  +低噪聲排放  ;  +支持多種流量

福伊特VOITH齒輪泵-IPV高壓內齒輪型號及參數：

voith福伊特IPV高壓內齒輪型號系列：

IPV3-3.5 IPV3-5 IPV3-6.3 IPV3-8 IPV3-10 IPV4-13

IPV4-16 IPV4-20 IPV4-25 IPV4-32 IPV5-32 IPV5-40

IPV5-50 IPV5-64 IPV6-64 IPV6-80 IPV6-100

IPV6-125 IPV7-125 IPV7-160 IPV7-200 IPV7-250

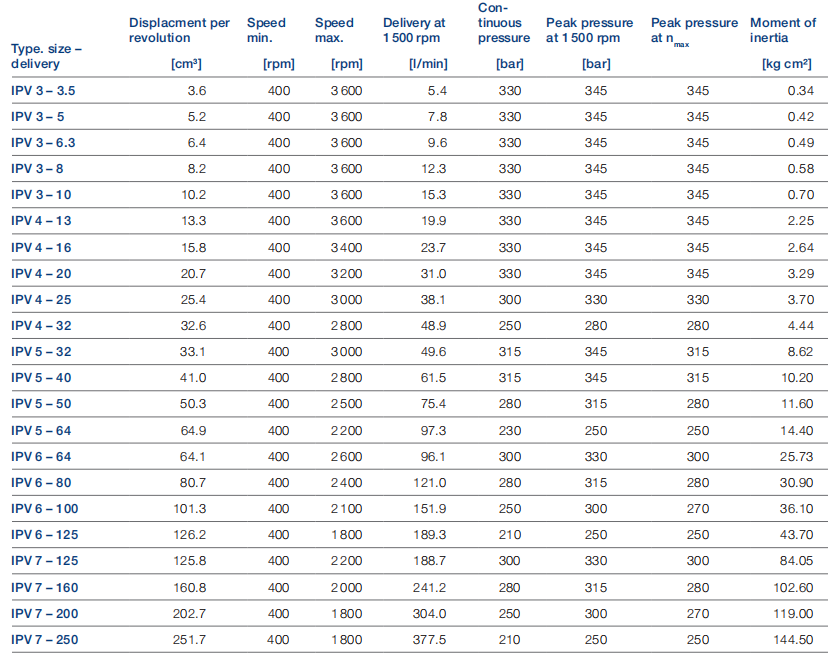

技術數據:
設計徑向和軸向密封間隙補償?shù)膬?nèi)齒輪泵
IPV型
安裝類型SAE孔法蘭；ISO 3019/1或VDMA孔法蘭；ISO 3019/2標準
管路安裝SAE吸入和壓力法蘭J 518 C代碼61
向右或向左旋轉的方向
安裝位置任意
軸負載有關徑向和軸向驅動軸負載的詳細信息，請聯系
J、 M.Voith SE&Co.KG公司
輸入壓力0.8…3巴絕對壓力（短時間啟動時0.6巴）
預載壓力。有關詳細信息，請聯系J.M.Voith SE&Co.KG
壓力流體HLP礦物油DIN 51524。第2部分或第3部分
粘度范圍10。。。300 mm2s-1（cSt）
允許起始粘度最大值為2000 mm2s-1（cSt）
壓力流體的允許溫度-20…+80℃
19/17/14級壓力流體的要求純度（ISO 4406）。第8類（NAS 1638）
過濾商最小值β20≥75。建議β10≥100（壽命更長）
允許環境溫度-20…+60℃
給出的值適用于:
- 泵送粘度為20…40 mm2s-1的礦物油
- 0.8…3.0巴絕對輸入壓力
- 峰值壓力適用于15%的運行時間最長循環時間為1分鐘
- 請?jiān)儐柗菢?biāo)準條件下的峰值壓力速度
- 由于生產公差，泵容量可能減少高達1.5%。

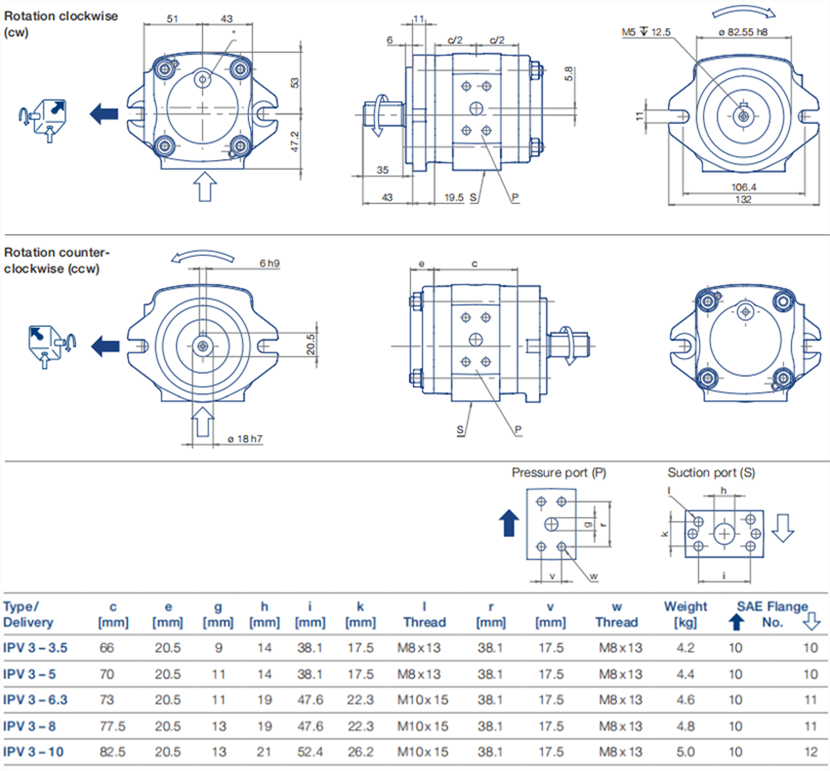

福伊特VOITH齒輪泵IPV尺寸3，旋轉和尺寸（安裝法蘭0，軸端1）
*確保在泵送操作期間將M10x1螺塞（六角套筒SW5）擰緊至10 Nm的扭矩。根據泵的位置，在調試之前，此處可以進行填充或通風。
